Fangvorrichtungen TS/F für Rolltorantriebe

Wichtig für Ihre Sicherheit

Sie haben ein Rolltor, das mit einem Kettenradantrieb ausgestattet ist? Dann benötigen Sie eine externe Fangvorrichtung, um den Torbehang vor einem Absturz zu sichern. Aber auch Rolltore mit Rohrmotoren, die im Inneren der Wickelwelle verbaut sind, benötigen eine Absturzsicherung.

Marantec bietet Ihnen als erfahrener Hersteller von Rolltorantrieben zwei Baureihen – TS und F – zur Auswahl: Bei der hochwertigen TS-Serie kann die Fangvorrichtung in einem Fangfall zurückgesetzt und weiterverwendet werden. Unsere F-Serie ist hingegen eine Einweg-Fangvorrichtung, die im Fangfall ersetzt werden muss.

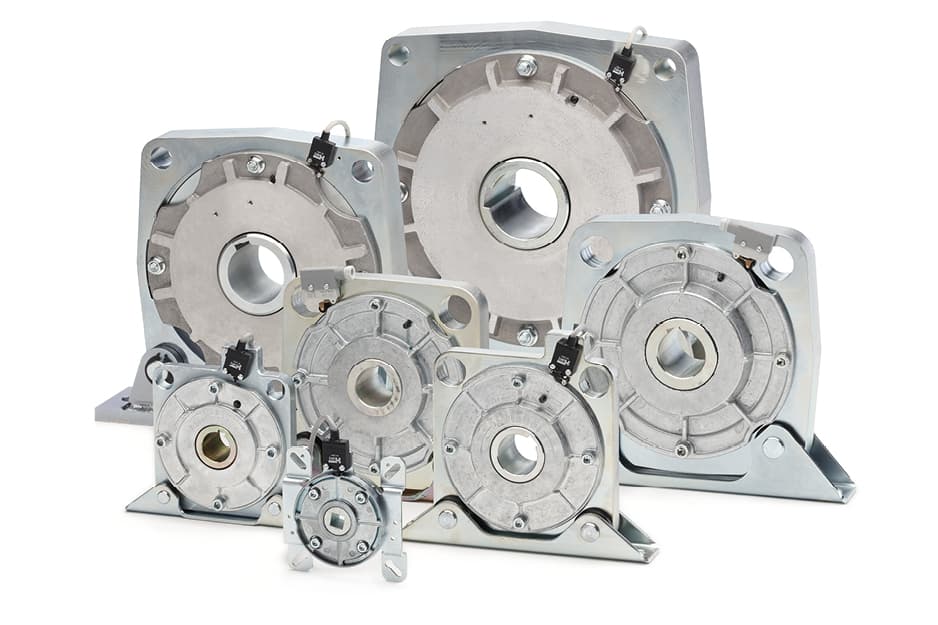

Fangvorrichtung TS

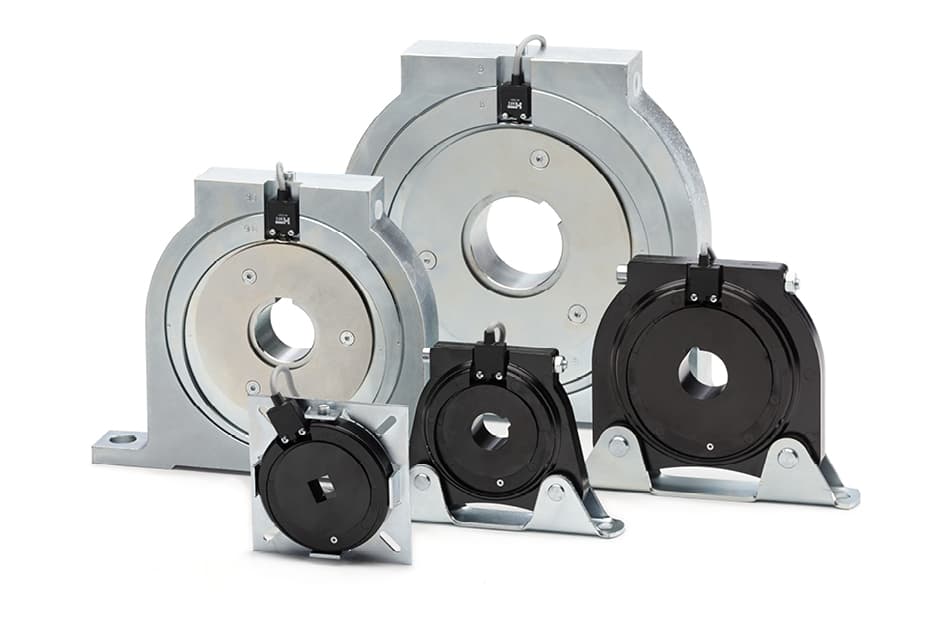

Fangvorrichtung F

Die wichtigsten Merkmale im Überblick

  • Verschiedene Modelle verfügbar: Welches Modell in Ihrem Anwendungsfall passend ist, richtet sich nach Behanggewicht und Wickelwellendurchmesser
  • Die Baureihe TS kann nach einem Fangfall zurückgesetzt werden; die Baureihe F muss nach einem Absturz des Behangs ersetzt werden
  • Alle Fangvorrichtungen sind mit einem Sicherheitsschalter zur Verriegelung des Antriebs ausgestattet
  • Alle Fangvorrichtungen sind TÜV-geprüft; Zertifikate liegen hierfür vor
  • Kurzer Fallweg von maximal 30 cm, integrierte Dämpfung und Korrosionsschutz standardmäßig
  • Wartungs- und verschleißfrei

Alle Fangvorrichtungen sind in der Regel mit einem elektrischen Sicherheitsschalter ausgestattet. Dieser ist an das Not-Stopp-System der Torsteuerung angeschlossen. Im Fangfall verhindert die Fangvorrichtung ein Herabfallen des Behangs und durch den Sicherheitsschalter stoppt die Torsteuerung den Antriebsmotor. Für alle Fangvorrichtungen gilt, dass die maximale Betriebsdrehzahl keinesfalls im Normalbetrieb überschritten werden darf. Alle Fangvorrichtungen sind ausgestattet mit einer integrierten Seite-2-Dämpfung mit Pendelfußlagerung. Selbstverständlich liegen für beide Baureihen die europaweit gültigen Prüfbescheide einer zertifizierten Prüfstelle vor.
